Słownik: Filtr IR-Cut

Co to jest filtr IR-cut?

Filtr IR-cut, znany również jako filtr odcinający podczerwień, to komponent optyczny stosowany w systemach obrazowania, który blokuje światło podczerwone, jednocześnie przepuszczając światło widzialne. Światło podczerwone, zwykle o długości fali powyżej 700 nm, może zakłócać czujniki obrazu, powodując zniekształcenia w reprezentacji kolorów i zmniejszając ogólną jakość obrazu. Przez filtrowanie długości fal podczerwieni, filtry IR-cut zapewniają dokładną reprodukcję kolorów i poprawiają klarowność obrazu.

Te filtry są niezbędne w aplikacjach wymagających prawdziwej reprezentacji kolorów, takich jak kamery myśliwskie, kamery bezpieczeństwa, kamery cyfrowe i systemy inspekcji przemysłowej. Wiele filtrów IR-cut jest przełączalnych, co pozwala im dostosować się do warunków dziennych (obrazowanie kolorowe) i nocnych (obrazowanie w podczerwieni).

Jak działa filtr IR-cut?

Podstawy

Filtr IR-cut działa poprzez odbijanie lub pochłanianie światła podczerwonego. Osiąga się to za pomocą specjalistycznych materiałów, takich jak kwarc topiony, szkło B270, szkło pływkowe lub szkło pochłaniające. Te materiały są zaprojektowane do blokowania długości fal podczerwieni, jednocześnie przepuszczając światło widzialne (400-700 nm). Niektóre zaawansowane filtry mogą również blokować światło ultrafioletowe (UV).

Umiejscowienie w systemach obrazowania

Filtr IR-cut jest zazwyczaj umieszczany między obiektywem kamery a czujnikiem obrazu. To umiejscowienie zapewnia, że tylko światło widzialne dociera do czujnika, zapobiegając interferencji IR podczas przechwytywania obrazu.

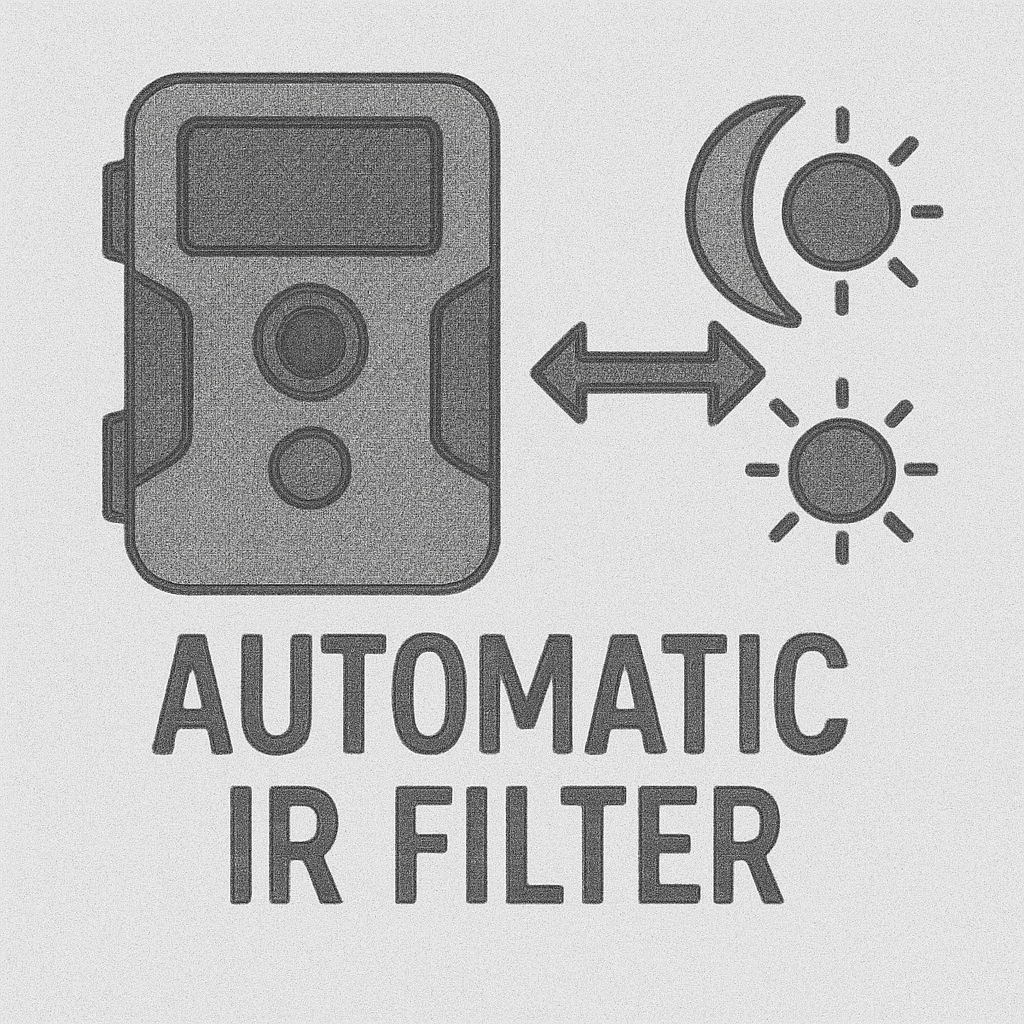

Mechanizm przełączania w systemach dzień/noc

• Tryb dzienny: W ciągu dnia filtr IR-cut blokuje światło podczerwone, aby przechwycić obrazy z dokładną kolorystyką. Jest to szczególnie przydatne w aplikacjach wymagających naturalnej kolorystyki, takich jak fotografia dzikiej przyrody lub nadzór.
• Tryb nocny: W warunkach słabego oświetlenia lub nocą filtr jest dezaktywowany lub mechanicznie obracany poza ścieżkę optyczną. To pozwala światłu podczerwonemu dotrzeć do czujnika, co poprawia możliwości widzenia nocnego przy użyciu oświetlenia IR.

Przejście między trybami dziennym i nocnym jest często ułatwione przez aktuatory mechaniczne lub elektromagnesy. Zaawansowane systemy mogą wykorzystywać konfiguracje z dwoma obiektywami i oddzielnymi czujnikami dla obrazowania dziennego i nocnego, eliminując potrzebę przełączania mechanicznego.

Szczegóły techniczne

Materiały stosowane

Wydajność filtra IR-cut zależy od materiałów użytych do jego konstrukcji:

• Kwarc topiony: Oferuje wysoką trwałość i doskonałą klarowność optyczną.
• Szkło B270: Opcja ekonomiczna z dobrą transmisją światła.
• Szkło pływkowe: Wszechstronne i szeroko dostępne.
• Szkło pochłaniające: Zaprojektowane do skutecznego blokowania określonych długości fal.

Rodzaje filtrów IR-cut

1. Filtry absorpcyjne: Pochłaniają światło IR w materiał.
2. Filtry odbijające: Odbijają światło IR od ścieżki optycznej.
3. Filtry hybrydowe: Łączą właściwości absorpcyjne i odbijające dla lepszej wydajności.

Zakres długości fal

Filtry IR-cut zazwyczaj blokują długości fal powyżej 700 nm. Zaawansowane filtry mogą rozszerzać ten zakres do 800 nm lub więcej, a niektóre również obejmują możliwości blokowania UV.

Wydajność transmisji

Wysoka wydajność transmisji, zazwyczaj powyżej 85% dla światła widzialnego, zapewnia minimalną utratę światła i żywe obrazy. Zaawansowane filtry również charakteryzują się silnymi możliwościami blokowania (np. gęstość optyczna > 2 dla zakresu 850-1100 nm), co skutecznie zapobiega interferencji IR.

Zastosowania filtrów IR-cut

1. Kamery myśliwskie

Kamery myśliwskie wykorzystują filtry IR-cut do płynnego przełączania między trybami dziennym i nocnym. W dzień filtr blokuje światło IR dla dokładnych zdjęć kolorowych. Nocą filtr się wyłącza, umożliwiając oświetlenie IR dla czarno-białego widzenia nocnego.

Przykład: Kamera myśliwska rejestruje żywe zdjęcia dzikiej przyrody w dzień i przełącza się na wizję nocną w podczerwieni, aby monitorować aktywność nocną.

2. Kamery bezpieczeństwa

Kamery bezpieczeństwa polegają na filtrach IR-cut, aby dostarczać dokładne obrazy kolorowe w dzień i wyraźne widzenie nocne w warunkach słabego oświetlenia. Filtr się wyłącza nocą, aby umożliwić światło IR do nadzoru.

Przykład: Kamera bezpieczeństwa na parkingu rejestruje kolorowe obrazy w dzień i wykorzystuje diody IR do szczegółowego filmu nocnego.

3. Kamery cyfrowe

W kamerach cyfrowych filtry IR-cut zapobiegają zniekształceniom kolorów spowodowanym przez światło IR. To zapewnia, że obrazy są zbliżone do tego, co oko ludzkie postrzega.

Przykład: Fotograf robi zdjęcie zachodu słońca z żywymi i dokładnymi kolorami dzięki filtrowi IR-cut.

4. Inspekcja przemysłowa

Filtry IR-cut są krytyczne w systemach wizji przemysłowej do wykrywania wad i nieprawidłowości w produktach. Zapewniają dokładną reprezentację kolorów i poprawiają kontrolę jakości.

Przykład: Kamery na linii montażowej wykorzystują filtry IR-cut do inspekcji komponentów elektronicznych pod kątem wad.

5. Obrazowanie medyczne

Systemy obrazowania medycznego wykorzystują filtry IR-cut, aby zapewnić wierność kolorów i klarowność, co pomaga w dokładnej diagnozie.

Przykład: Kamera dermatologiczna wykorzystuje filtr IR-cut do rejestracji zdjęć o wysokiej rozdzielczości zmian skórnych.

6. Smartfony

Nowoczesne smartfony zawierają filtry IR-cut, aby poprawić jakość zdjęć, zapewniając dokładną reprodukcję kolorów nawet w trudnych warunkach oświetleniowych.

Przykład: Smartfon robi zdjęcia z prawdziwymi kolorami na imprezie pod sztucznym oświetleniem.

7. Drony

Drony wyposażone w kamery wykorzystują filtry IR-cut, aby produkować wyraźne obrazy lotnicze z naturalną wiernością kolorów.

Przykład: Dron rejestruje zdjęcia o wysokiej rozdzielczości lasu, z kolorami zachowanymi przez filtr IR-cut.

Zalety stosowania filtrów IR-cut

1. Dokładna reprodukcja kolorów: Eliminuje zniekształcenia kolorów spowodowane przez światło IR.
2. Poprawiona jakość obrazu: Poprawia klarowność, kontrast i szczegóły w obrazach.
3. Wszechstronność: Stosowalność w różnych branżach, od bezpieczeństwa po opiekę zdrowotną.
4. Efektywność energetyczna: Redukuje odblaski i szum, minimalizując potrzeby obróbki końcowej.
5. Adaptowalność: Przełączalne filtry zapewniają płynne funkcjonowanie w warunkach dziennych i nocnych.

Kluczowe kwestie przy wyborze filtra IR-cut

1. Zakres długości fal: Upewnij się, że filtr blokuje światło IR powyżej pożądanego progu.
2. Wydajność transmisji: Wysoka transmisja światła widzialnego zapewnia jasność i klarowność.
3. Mechanizm przełączania: Wybierz przełączalne filtry, jeśli wymagana jest funkcjonalność dzień-noc.
4. Jakość materiału: Wybierz materiały oparte na trwałości i wydajności optycznej.
5. Rozmiar i kształt: Zapewnij zgodność z systemem kamery.

Podsumowanie

Filtr IR-cut to kluczowy komponent w nowoczesnych systemach obrazowania, zapewniający dokładną reprodukcję kolorów i wysoką jakość obrazu. Jego adaptowalność sprawia, że jest niezastąpiony w różnych aplikacjach, od monitorowania dzikiej przyrody za pomocą kamer myśliwskich po inspekcje przemysłowe i obrazowanie medyczne. Zrozumienie jego funkcjonalności i korzyści może pomóc użytkownikom podejmować świadome decyzje przy wyborze sprzętu obrazowego do różnych potrzeb.

W celu dalszego eksplorowania skonsultuj się z producentami lub szczegółowymi specyfikacjami produktów, aby znaleźć najlepszy filtr IR-cut dla Twojej aplikacji.
